لوائح تصميم الواجهات في دبي: ما يجب أن يعالجه كل مشروع

تحمل الواجهات في دبي عبئًا تنظيميًا أكبر من أي عنصر بنائي آخر. فهي تقع عند نقطة تقاطع السلامة من الحرائق وأداء الطاقة والأحمال الإنشائية والضبط الجمالي — أربعة مجالات تنظيمية منفصلة، يحكم كلًّا منها جهة مختلفة أو قسم مختلف من الكود، ولكلٍّ منها مسار تقديم وموافقة خاص به. فنظام الواجهة الذي يستوفي متطلبات الدفاع المدني بدبي من حيث تصنيف مقاومة الحريق قد يخفق في استيفاء متطلبات السعفة للأداء الحراري. ونسبة التزجيج التي تحقق أهداف نمذجة الطاقة قد تخالف قواعد التوجيه. ومادة الكسوة التي تجتاز حسابات أحمال الرياح الإنشائية قد تُرفض على أساس المتانة أثناء مراجعة رخصة البناء.

إن فهم مواضع تداخل هذه المتطلبات ومواضع تعارضها هو ما يفصل بين عملية موافقة سلسة وأخرى تتعثر في مراجعات دائرية. في ميركا، ينسّق فريق موافقات الجهات المختصة لدينا امتثال الواجهات عبر المجالات الأربعة في آنٍ واحد، لأن معالجتها بالتسلسل — الحريق أولًا، ثم الطاقة، ثم الإنشاء — تنتج في الغالب تناقضات تستلزم إعادة العمل.

كود بناء دبي ومتطلبات الواجهات

يوحّد كود بناء دبي (DBC)، الصادر عن بلدية دبي في نسخته الموحدة الأولى عام 2020، ما كان سابقًا مجموعة متفرقة من التعاميم واللوائح والمعايير الدولية المرجعية. قبل صدور الـ DBC، كانت فرق التصميم تجمع الامتثال من كود السلامة من الحرائق والأرواح في الإمارات، والمعايير البريطانية، ومراجع ASTM، وتعاميم بلدية دبي الفردية — وتصادف أحيانًا تناقضات بين وثائق صدرت بفارق سنوات.

وفيما يخص الواجهات تحديدًا، يضع الـ DBC متطلبات موزعة على عدة فصول. تحيل الأحكام الإنشائية إلى ASCE 7 لحساب أحمال الرياح، مع سرعات رياح تصميمية معايرة وفق جغرافيا دبي (يُستخدم عادةً للأبراج سرعة هبوب لمدة 3 ثوانٍ تبلغ 45 م/ث لفترة عودة مدتها 50 عامًا، وإن كانت القيم تتفاوت بحسب الارتفاع وفئة التعرض). ويشترط الكود تحديد الأحمال الميتة للكسوة في مخططات الرخصة، ولا يسمح بالتخفيض من القيم المجدولة إلا عند حساب الأحمال الفعلية للنظام وتقديمها للمراجعة. أما الأحكام المتعلقة بالمواد فتشترط الامتثال للمعايير المرجعية للخرسانة والفولاذ والألمنيوم والزجاج والحجر — ولكلٍّ منها مسار اختبار وشهادة خاص به.

وتضيف المناطق الحرة تعقيدًا يتعلق بالاختصاص القضائي. فالمشاريع في مركز دبي المالي العالمي (DIFC)، والمنطقة الحرة بجبل علي (JAFZA)، وواحة دبي للسيليكون، وغيرها من المناطق الحرة تخضع لسلطة «ترخيص» (Trakhees) بدلًا من بلدية دبي، ولها أقسام رقابة بناء خاصة بها، وفي بعض الحالات متطلبات تكميلية خاصة. والكود الأساسي متوائم إلى حد كبير، لكن صيغ التقديم وجداول المراجعة وبروتوكولات التفتيش تختلف. والمعماريون الذين يفترضون أن إجراءات بلدية دبي تنطبق بشكل موحّد في أنحاء دبي يكتشفون خلاف ذلك عند أول تقديم.

السلامة من الحرائق في الكسوة والدفاع المدني بدبي

في أعقاب سلسلة من حرائق واجهات الأبراج الشاهقة بين عامي 2012 و2017 — بما في ذلك حوادث برج تمويل في أبراج بحيرات جميرا، وبرج الشعلة (The Torch) في مرسى دبي، والبرج السكني المجاور لبرج خليفة ليلة رأس السنة عام 2015 — أعادت الإمارات صياغة لوائح الكسوة بالكامل. فـكود السلامة من الحرائق والأرواح في الإمارات، الذي جرى تحديثه عام 2017 وتعديله في تعاميم لاحقة، يحظر الآن ألواح الألمنيوم المركّب القابلة للاحتراق (تلك ذات النوى البولي إيثيلينية) على المباني التي يزيد ارتفاعها عن 15 مترًا. ويجب اختبار جميع ألواح الكسوة كمجموعة متكاملة — لا كمكونات منفردة — واعتمادها على أنها قادرة على منع انتشار النار والحرارة والغازات السامة والدخان.

ويطبّق الدفاع المدني بدبي (DCD) هذه المتطلبات عبر عملية مراجعة مخصصة للواجهات. فيجب أن يكون مورّد الكسوة مسجلًا ومرخّصًا لدى الدفاع المدني. ويجب اختبار نظام الكسوة واعتماده من جهة معتمدة. ويجب أن يكون مركّب الواجهة مرخّصًا من الدفاع المدني ومدرَّبًا من مورّد النظام. ويجب أن يراجع استشاري حريق (مسجّل بصفته «بيت خبرة» لدى الدفاع المدني) تصميم الواجهة ويعاين التركيب. ويقدّم استشاري الحريق تقرير تقييم حريق الواجهة إلى الدفاع المدني قبل بدء التركيب في الموقع. وأي إخفاق في أي حلقة من هذه السلسلة — تسجيل المورّد، اختبار المجموعة، اعتماد المركّب، مراجعة استشاري الحريق — يستوجب أمرًا بإيقاف العمل.

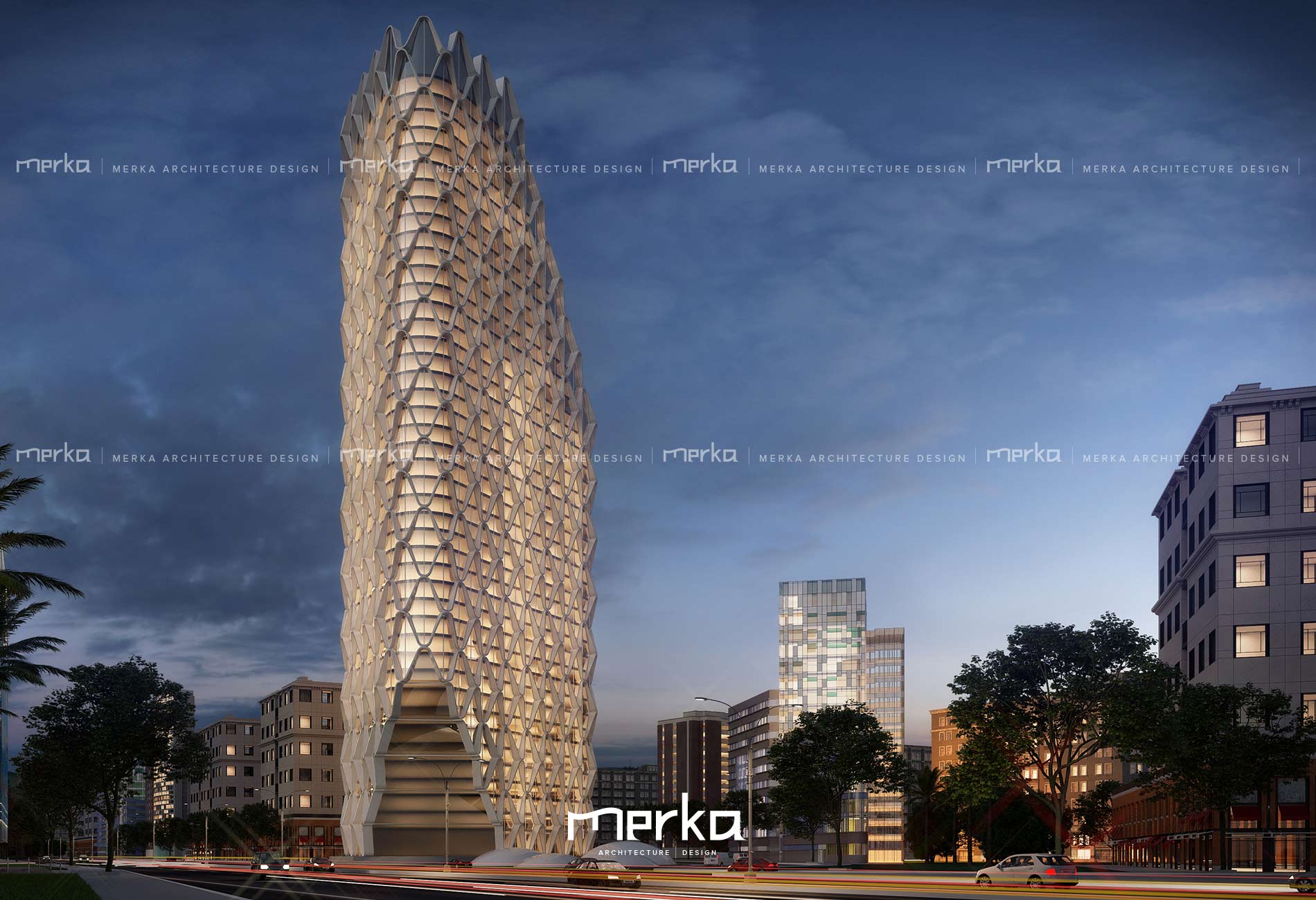

وبالنسبة للمشاريع ذات الأشكال الهندسية غير النمطية للواجهات، يصبح اختبار الحريق أكثر تعقيدًا. فعندما صممت ميركا فندق Lattice Tower في الخليج التجاري — وهو برج تبلغ مساحته 65,000–75,000 متر مربع مغلّف بهيكل خارجي هندسي يؤدي في آنٍ واحد دور الدعم الإنشائي والتظليل الشمسي — تعيّن أن يأخذ تقييم حريق الواجهة في الحسبان الهيكل الشبكي الإنشائي المكشوف، وألواح التعبئة الزجاجية خلفه، والفجوة الهوائية بين الطبقتين. ولم تنطبق بيانات الاختبار المعيارية لأنظمة الجدران الستائرية المسطحة. وكان على استشاري الحريق تقييم المجموعة استنادًا إلى الهندسة والمواد ومسارات التهوية الخاصة بالنظام الشبكي. وفهم متانة المواد جنبًا إلى جنب مع أداء الحريق يمنع عمليات استبدال المواد في مراحل متأخرة التي تخلّ بأحد المتطلبات بينما تستوفي آخر.

السعفة والأداء الحراري للواجهات

يصنّف نظام السعفة للمباني الخضراء في دبي (الإصدار الثاني، يناير 2023) المباني من الفئة البرونزية إلى البلاتينية استنادًا إلى معايير الطاقة والمياه والمواد والبيئة الداخلية. والفئة البرونزية إلزامية لجميع أعمال البناء الجديدة ضمن اختصاص بلدية دبي. وتتحمل الواجهات النصيب الأكبر من عبء الامتثال للطاقة، لأنه في مناخ يستهلك فيه التبريد 60–70% من طاقة المبنى التجاري، يمثّل غلاف المبنى خط الدفاع الأول ضد اكتساب الحرارة الشمسية.

ويوجد مساران للامتثال لأداء الطاقة: الطريقة العنصرية وطريقة الأداء. فبموجب الطريقة العنصرية، يجب أن تستوفي مكونات الواجهة الفردية عتبات محددة لمعامل الانتقال الحراري (U-value) ومعامل اكتساب الحرارة الشمسية (SHGC). وبموجب طريقة الأداء، يُنمذَج إجمالي الاستهلاك السنوي للطاقة في المبنى بشكل ديناميكي (وفق ASHRAE 90.1 الملحق G) ويُقارَن بمبنى مرجعي مماثل في الحجم والشكل يستوفي جميع المتطلبات العنصرية. وتتيح طريقة الأداء حرية تصميمية أكبر — إذ يمكن تعويض نسبة تزجيج أعلى في واجهة ما بزجاج أفضل أداءً أو تظليل أعمق في واجهة أخرى — لكنها تتطلب نمذجة طاقة من استشاري متخصص.

كما تتضمن السعفة قاعدة توجيه تؤثر في تصميم الواجهة مباشرةً: بالنسبة للمباني غير الفيلات، يجب أن تواجه نسبة لا تقل عن 50% من إجمالي مساحة السطح المزجَّج (باستثناء الألواح الصمّاء المعزولة من الخلف) الزاوية الواقعة بين الشمال والشرق. والتزجيج في الجهتين الجنوبية والغربية غير محظور، لكن يجب تبريره عبر نموذج الطاقة، وهو ما يصعب تحقيقه كلما زادت نسب التزجيج في تلك الجهات. ولهذه القاعدة أثر مباشر في قرارات توجيه بلاطة الطابق وموضع النواة التي تُتخذ في أبكر مراحل التصميم. وتتفاوت المتطلبات الحرارية تفاوتًا كبيرًا بين المواقع الساحلية والداخلية — الرطوبة والملوحة على الساحل، والدورات الحرارية والغبار في الداخل — ويجب أن تستجيب تركيبة الواجهة لأهداف طاقة السعفة وللتعرض البيئي الخاص بالموقع معًا.

أحمال الرياح والمتطلبات الإنشائية للواجهات

يخلق مخزون الأبراج في دبي بيئة رياح خاصة به. فالمباني الشاهقة تسرّع الرياح عند مستوى الشارع عبر تأثيرات التوجيه، ويمكن للأبراج المجاورة أن تضخّم ضغط الرياح على واجهة مبنى جديد أو تعيد توجيهه بطرق تختلف اختلافًا كبيرًا عن افتراضات التعرض المفتوح. ويشترط الـ DBC حساب أحمال الرياح وفق ASCE 7 أو Eurocode، وبالنسبة للأبراج التي تتجاوز ارتفاعًا معينًا (عادةً 60–80 مترًا، بحسب الجهة الاستشارية ومراجع الجهة المختصة)، يُتوقّع إجراء دراسة نفق رياح خاصة بالمشروع.

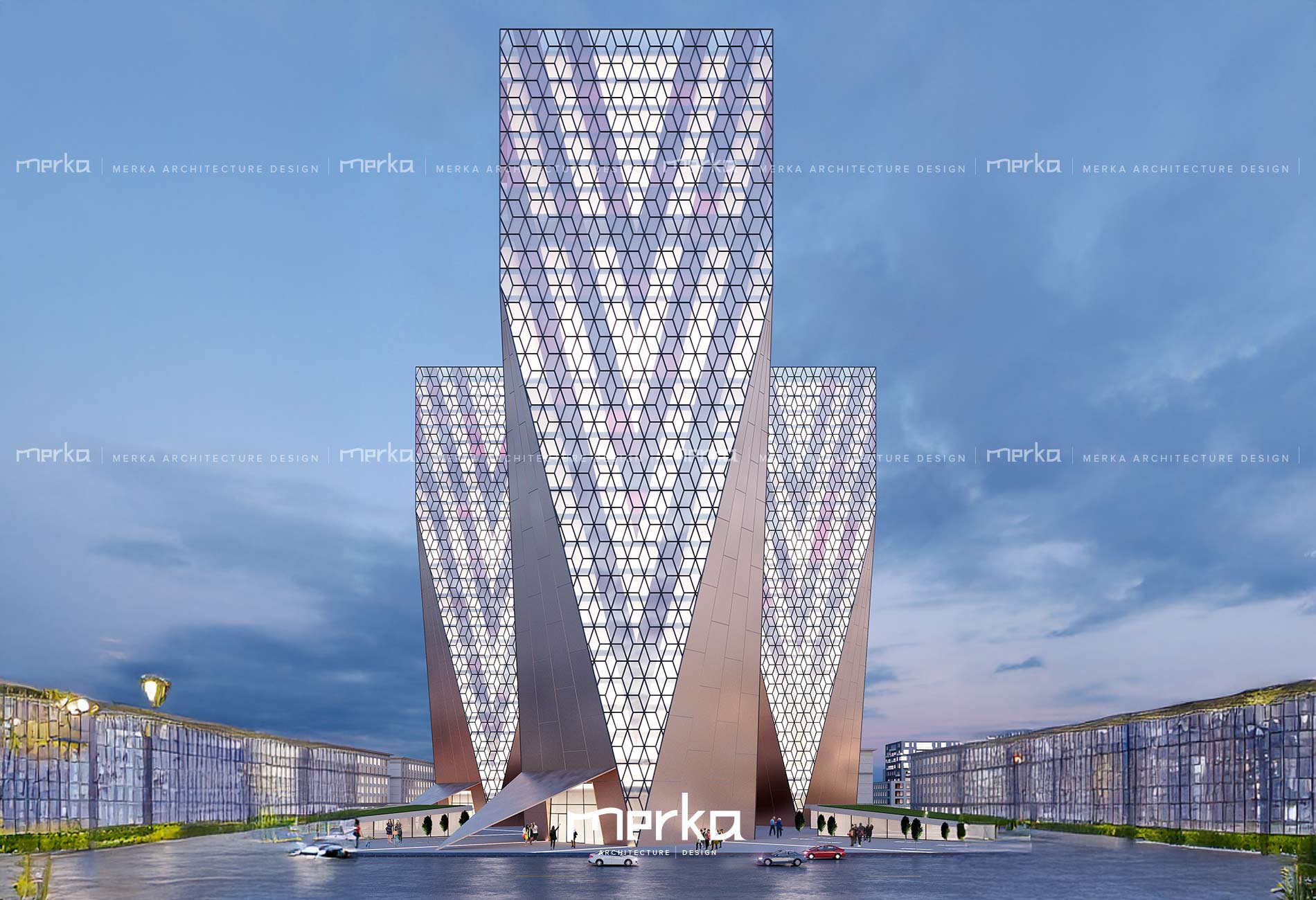

ويحدد اختبار نفق الرياح معاملات الضغط على كل منطقة من مناطق الواجهة — ضغط موجب على الوجه المواجه للريح، وشفط على الوجه المقابل، وأنماط ضغط معقدة عند الزوايا والانحسارات. وتغذّي هذه المعاملات مباشرةً حسابات مهندس الجدار الستائري لتحديد أبعاد القوائم، وتباعد براغي التثبيت، وسماكة الزجاج، ومقاطع مانعات التسرب. وبالنسبة لمشروع أبراج Triad Business من تصميم ميركا — ثلاثة أبراج يبلغ إجماليها 180,000–220,000 متر مربع بكسوة زجاجية مفصّصة — تنتج الهندسة المضلّعة لكل وجه من أوجه الأبراج توزيعات ضغط تقلّل افتراضات الواجهة المسطحة من شأنها عند الزوايا وتبالغ فيها عند مناطق منتصف اللوح. وأتاحت بيانات الرياح الدقيقة تحسين نظام الجدار الستائري منطقةً منطقةً، ما خفّض وزن المواد والتكلفة في المناطق منخفضة الضغط دون التقصير في تحديد مواصفات المناطق عالية الضغط. ويتطلب تطبيق استراتيجيات التصميم السلبي على الواجهة معرفة المواضع التي تتركز فيها أحمال الرياح بدقة، حتى تكون عناصر التظليل أو التهوية القابلة للتشغيل ملائمة إنشائيًا.

الضبط الجمالي وإرشادات المطوّر الرئيسي

إلى جانب الـ DBC والسعفة والدفاع المدني، يجب أن تستوفي الواجهات في دبي أيضًا إرشادات المطوّر الرئيسي حيثما وقع المشروع ضمن مجتمع مخطَّط. فشركات إعمار ونخيل ومراس ودبي القابضة ووصل وداماك وغيرها من المطوّرين تحتفظ بلجان مراجعة تصميم تتحكم في لوحات مواد الواجهة، ونطاقات الألوان، وموضع اللافتات، وتصميم الإضاءة، وأحيانًا حتى العلاقة النسبية بين الجدار الصمّاء والتزجيج. وهذه الإرشادات تعاقدية لا قانونية — إذ تنبع من كود التصميم الخاص بالمجتمع الرئيسي لا من الـ DBC — لكن رفض لجنة مراجعة التصميم لدى المطوّر يوقف المشروع بفاعلية تماثل اعتراض بلدية دبي.

وتحتاج المشاريع التي تتجاوز حدود الواجهات المألوفة إلى تواصل مبكر مع فريق المراجعة لدى المطوّر. فـتصميم الواجهات البارامترية — الأشكال الهندسية غير المتكررة للألواح، وأنماط التثقيب المتغيرة خوارزميًا، أو الهياكل الخارجية المعبَّر عنها إنشائيًا — يقع خارج اللوحة المعيارية التي تفترضها معظم إرشادات المطوّرين. وعرض منطق التصميم بوضوح — بيانات التحليل الشمسي، ومخرجات نموذج الطاقة، ومخططات ضغط الرياح — ينقل النقاش من «هل يتوافق مع طابع المجتمع» إلى «هل تدعم بيانات الأداء هذا الخروج عن المألوف». وتحسم ميركا هذه المفاوضات أثناء تطوير التصميم، قبل بدء الهندسة التفصيلية للواجهة.

التنسيق عبر المجالات التنظيمية الأربعة

الصعوبة العملية في امتثال الواجهات بدبي ليست في أي متطلب منفرد — فكل متطلب واضح بما يكفي بمعزل عن غيره. الصعوبة أن التغييرات اللازمة لاستيفاء مجال واحد تتردد آثارها في المجالات الأخرى. فتقليص مساحة التزجيج لاستيفاء أهداف طاقة السعفة يغيّر وزن الواجهة، الذي يغيّر تصميم الوصلات الإنشائية، الذي يغيّر استراتيجية عزل الحريق إذا انخفض ارتفاع اللوح الصمّاء دون الحد الأدنى للمنطقة غير القابلة للاحتراق بين الطوابق. واستبدال لوح ألمنيوم مركّب لتقليل الوزن قد يستدعي متطلب اختبار حريق جديدًا من الدفاع المدني. وإضافة زعانف تظليل خارجية لتحسين معامل اكتساب الحرارة الشمسية يغيّر ملف ضغط الرياح على تلك المنطقة من الواجهة.

وتتطلب إدارة هذه التفاعلات استراتيجية واجهة واحدة منسّقة، مُنمذَجة في نمذجة معلومات البناء (BIM) حيث تتشارك النماذج المعمارية والإنشائية والميكانيكية والكهربائية والصحية ونماذج هندسة الحريق الهندسة نفسها. فحين يتغير مقطع القائم في النموذج الإنشائي، يلتقط نموذج الطاقة الجسر الحراري؛ وحين تتغير مواصفات الزجاج لأجل معامل اكتساب الحرارة الشمسية، يعيد النموذج الإنشائي حساب الحمل الميت. وبدون هذا التنسيق، يعمل كل تخصص من افتراضات تتباعد بمرور الوقت، وتظهر التباينات أثناء مراجعة الجهة المختصة — حيث تتحول إلى دورات مراجعة بدلًا من قرارات تصميم. وتضمّن عملية توثيق التنفيذ لدى ميركا هذه الفحوص متعددة التخصصات قبل مغادرة المخططات المكتب، ما يقلّل عبء المراجعات أثناء مراجعة الرخصة.

يمتد امتثال الواجهات في دبي إلى كل مرحلة من مراحل المشروع، من أول تحليل للموقع حتى تفتيش التنفيذ. وإذا كنت تخطط لمشروع برج أو مبنى متوسط الارتفاع أو مشروع متعدد الاستخدامات في دبي، يمكنك الاطلاع على أسلوبنا في الأعمال كثيفة الواجهات ضمن معرض مشاريعنا، أو تواصل معنا لمناقشة استراتيجية واجهة مشروعك ومسار الموافقة عليه.

الأسئلة الشائعة

ما مواد الكسوة المحظورة في دبي؟

تُحظر ألواح الألمنيوم المركّب القابلة للاحتراق ذات النوى البولي إيثيلينية على المباني التي يزيد ارتفاعها عن 15 مترًا بموجب كود السلامة من الحرائق والأرواح في الإمارات المحدَّث عام 2017. ويجب اختبار جميع أنظمة الكسوة على المباني الجديدة كمجموعة متكاملة واعتمادها على أنها غير قابلة للاحتراق من جهة اختبار معتمدة. ويجب أن يكون مورّد الكسوة والمركّب واستشاري الحريق جميعهم مسجلين ومرخّصين لدى الدفاع المدني بدبي قبل بدء العمل.

ما نظام السعفة للمباني الخضراء، وكيف يؤثر في الواجهات؟

السعفة هو نظام تصنيف المباني الخضراء الإلزامي التابع لبلدية دبي، ويصنّف المباني من الفئة البرونزية (الحد الأدنى الإلزامي) إلى البلاتينية. والواجهات محورية في الامتثال لأن أداء غلاف المبنى يقود الطلب على طاقة التبريد. ويضع النظام حدودًا محددة لمعامل الانتقال الحراري (U-value) ومعامل اكتساب الحرارة الشمسية (SHGC) لمكونات الواجهة، ويشترط أن تواجه نسبة لا تقل عن 50% من مساحة السطح المزجَّج الاتجاه بين الشمال والشرق للمباني غير الفيلات. وتتيح طريقة الأداء البديلة للمصممين المفاضلة بين تزجيج أعلى في واجهة وأداء أفضل في مواضع أخرى، باستخدام نمذجة طاقة ديناميكية وفق ASHRAE 90.1.

هل أحتاج إلى اختبار نفق رياح لواجهة مبناي في دبي؟

اختبار نفق الرياح ليس إلزاميًا بشكل شامل بموجب الـ DBC، لكنه متوقَّع للأبراج التي يزيد ارتفاعها عن نحو 60–80 مترًا وللمباني ذات الأشكال الهندسية غير المعتادة أو المواقع القريبة من هياكل شاهقة أخرى. ويحدد الاختبار معاملات الضغط الخاصة بكل منطقة من الواجهة والتي تغذّي حسابات هندسة الجدار الستائري لأبعاد القوائم، وتصميم التثبيت، وسماكة الزجاج، ومقاطع مانعات التسرب. وكثيرًا ما تقلّل حسابات الكود المعيارية المبنية على افتراضات التعرض المفتوح من الضغوط عند الزوايا وتبالغ فيها عند مناطق منتصف اللوح، ولذلك يفضّل كل من فريق التصميم ومراجع الجهة المختصة البيانات الخاصة بالمشروع.

ما دور الدفاع المدني بدبي في موافقات الواجهات؟

يدير الدفاع المدني بدبي (DCD) عملية مراجعة مخصصة للواجهات منفصلة عن رخصة البناء الصادرة عن بلدية دبي. ويشترط الدفاع المدني أن يكون مورّد الكسوة مسجلًا ومرخّصًا، وأن يُختبر نظام الكسوة ويُعتمد كمجموعة، وأن يكون مركّب الواجهة مرخّصًا من الدفاع المدني ومدرَّبًا من المورّد، وأن يراجع استشاري حريق مسجّل (بيت خبرة) تصميم الواجهة ويعاين التركيب. ويقدّم استشاري الحريق تقرير تقييم حريق الواجهة إلى الدفاع المدني قبل بدء التركيب. وأي إخفاق في أي خطوة يستوجب أمرًا بإيقاف العمل.

هل قواعد الواجهات نفسها في المناطق الحرة بدبي؟

متطلبات الكود الأساسية متوائمة إلى حد كبير، لكن المشاريع في مناطق حرة مثل مركز دبي المالي العالمي (DIFC) والمنطقة الحرة بجبل علي (JAFZA) وواحة دبي للسيليكون تخضع لسلطة «ترخيص» (Trakhees) بدلًا من بلدية دبي. ولترخيص أقسام رقابة بناء خاصة بها، وصيغ تقديم، وجداول مراجعة، وبروتوكولات تفتيش خاصة بها. وبعض المناطق الحرة لها متطلبات واجهات تكميلية. وينبغي للمعماريين التأكد من الجهة الحاكمة ومن أي إضافات خاصة بالمنطقة قبل وضع الصيغة النهائية لمواصفات الواجهة وحزمة التقديم.

كيف تؤثر إرشادات تصميم المطوّر الرئيسي في واجهتي؟

تحتفظ كبرى شركات التطوير في دبي — إعمار ونخيل ومراس ودبي القابضة ووصل وداماك — بلجان مراجعة تصميم تتحكم في لوحات مواد الواجهة، ونطاقات الألوان، واللافتات، والإضاءة، ونسب التزجيج ضمن مجتمعاتها. وهذه الإرشادات تعاقدية (مستمدة من كود تصميم المجتمع) لا قانونية (من الـ DBC)، لكن رفض لجنة المراجعة لدى المطوّر يوقف المشروع بفاعلية تماثل اعتراض بلدية دبي. وتتطلب الواجهات غير النمطية تواصلًا مبكرًا وبيانات أداء لتبرير الخروج عن اللوحة المعيارية.
